連接器、端子計數包裝難題？視覺係統提供完美答案

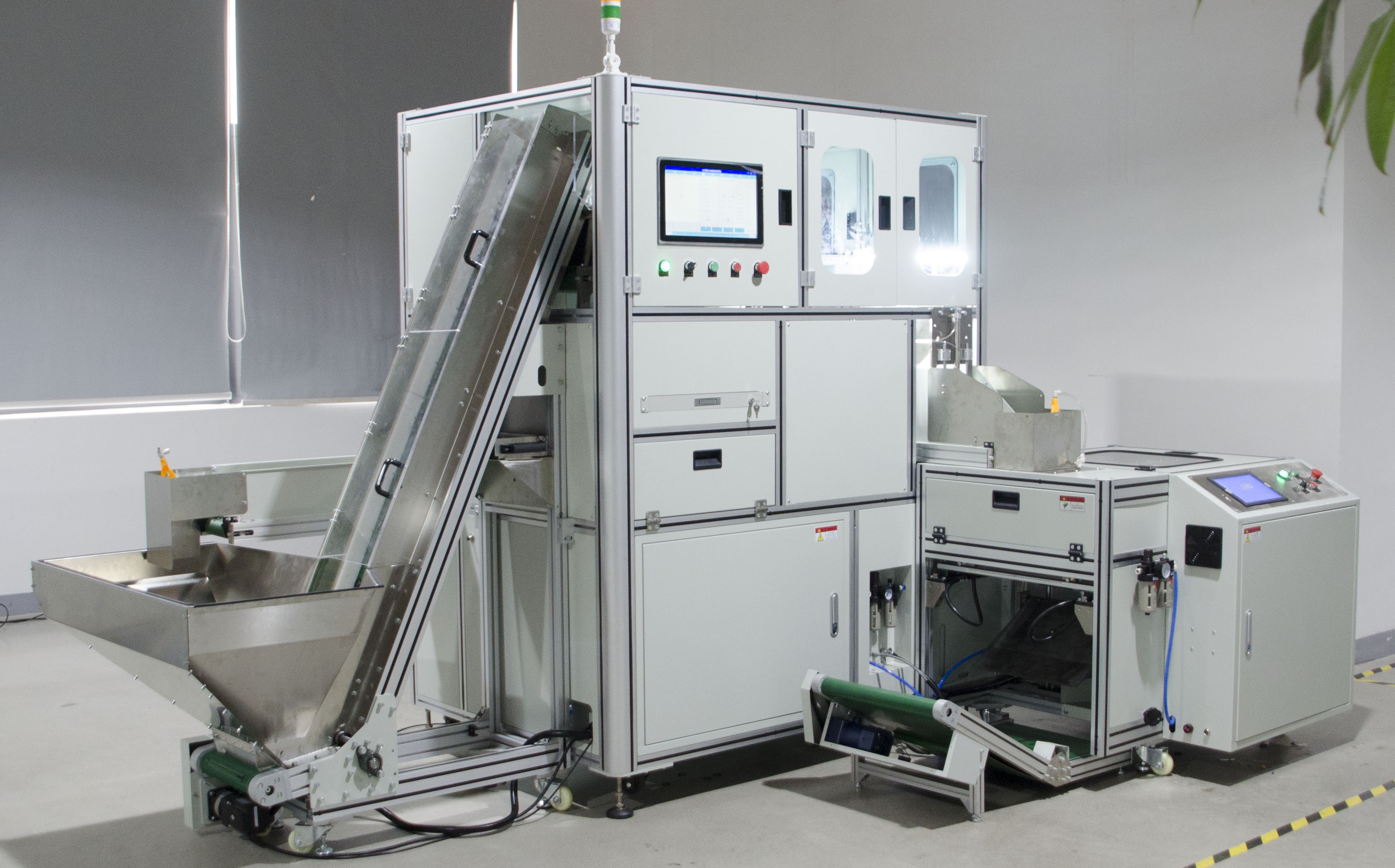

視覺計數包裝

連接器、端子計數包裝難題？視覺係統提供完美答案

在電子製造行業，連接器、端子等精密元件的計數包裝一直是影響生產效率和產品質量的關鍵環節。這些元件不僅規格多樣、形態複雜，更因體積微小、易堆疊等特性，讓傳統計數方式束手無策。如今，基於深度學習的智能視覺係統通過突破性的技術方案，為這一行業難題提供了完美答案。

一、精密元件包裝的四大技術挑戰

• 微型連接器尺寸可達0.3mm，傳統光學係統難以清晰成像

• 端子引腳細密，間距微小，易產生視覺粘連

• 表麵鍍層反光特性影響成像質量

• 多引腳連接器存在高度方向的重疊遮擋

• 不同角度擺放產生的形態變化

• 料帶包裝與散裝混合的處理需求

• 電子製造業每日需處理數十種不同型號

• 傳統設備換型調試耗時長達數小時

• 新樣品快速導入的急迫需求

• 精密引腳嚴禁任何形式的機械損傷

• 表麵鍍層需要全程無損處理

• 靜電防護等特殊要求

二、技術突破：智能視覺係統的創新解決方案

光學配置方案

• 5倍光學變倍鏡頭，適配0.1mm-50mm元件尺寸

• 同軸光+漫反射光的多光源組合

• 偏振鏡片消除金屬反光

成像性能參數

• 最小解析尺寸：0.01mm

• 景深範圍：0.5-50mm可調

• 圖像畸變：<0.1%

網絡架構設計

class ConnectorDetectionNet(nn.Module):
    def __init__(self):
        super().__init__()
        # 特征提取主幹網絡
        self.backbone = EfficientNetB4()
        # 多尺度注意力模塊
        self.attention = CBAM()
        # 檢測頭
        self.detector = RetinaNetHead()
        # 分割頭
        self.segmentor = MaskRCNNHead()

    def forward(self, x):
        features = self.backbone(x)
        # 特征增強
        enhanced_features = self.attention(features)
        # 多任務輸出
        detection = self.detector(enhanced_features)
        segmentation = self.segmentor(enhanced_features)
        return detection, segmentation

算法創新亮點

• 引入通道注意力機製，聚焦關鍵特征

• 多尺度特征金字塔，兼顧大小目標

• 實時實例分割，精度達像素級

三、係統實現：從技術到產品的完整方案

視覺采集模塊
├── 5000萬像素工業相機
├── 電動變倍遠心鏡頭
└── 可編程多光譜光源處理控製模塊
├── NVIDIA Jetson AGX邊緣計算平台
├── 精密振動給料係統
└── 氣動分選執行機構

圖像采集階段

• 多曝光HDR圖像采集

• 自動白平衡與色彩校正

• 實時圖像質量評估

智能分析階段

• 基於YOLOv8的快速定位

• Mask R-CNN精細分割

• 3D姿態估計與重疊分析

決策執行階段

• 多目標跟蹤與計數

• 缺陷檢測與不良品剔除

• 數據記錄與追溯管理

四、性能驗證：實測數據說話

• 計數速度：45 00個/分鍾

• 換型時間：<3分鍾/型號

• 學習成本：降低80%

• 人力需求：減少75%

五、應用案例：某連接器製造企業的智能化改造

• 每日投入12人進行人工計數

• 月均客戶投訴5-8起

• 新產品導入周期3-5天

• 年損失 due to 計數誤差約120萬元

質量提升

• 實現24小時連續精準計數

• 客戶投訴率降至0

• 建立完整質量追溯體係

效益提升

• 8個月收回投資成本

• 生產效率提升400%

• 人力成本年節約80萬元

六、技術前瞻：下一代視覺係統發展方向

• 線激光3D掃描實現立體識別

• 點雲數據處理提升重疊解析能力

• 六維姿態估計優化擺放位置

• 小樣本學習技術突破

• 零樣本遷移學習應用

• 在線自適應優化

• 與MES/ERP係統深度集成

• 雲端模型協同訓練

• 產業鏈數據共享

結語

連接器、端子計數包裝的難題，在智能視覺係統的技術突破下已經找到了完美的解決方案。這不僅是技術的勝利，更是製造業智能化轉型的重要裏程碑。

通過多尺度視覺感知、深度學習算法和精密控製技術的完美融合，绿巨人成版人APP下载地址為電子製造行業提供了可靠、高效、智能的計數包裝解決方案，讓每一個精密元件都能得到精準的處理，讓智能製造真正落地生根。

精準感知，智能決策——讓我們共同開啟電子製造的新紀元！
